Изготовление шпиля

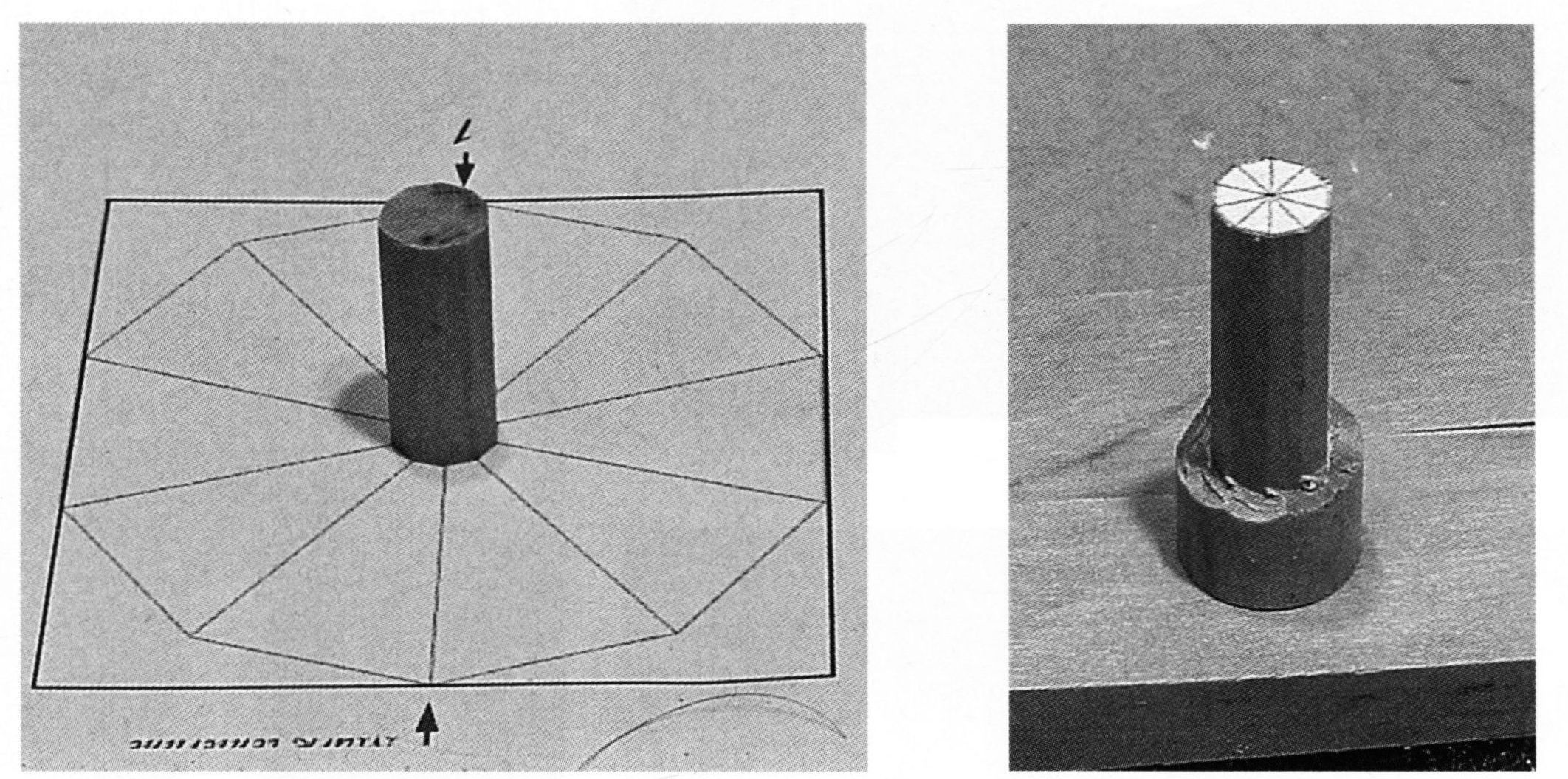

Шпиндель шпиля делается трёхсоставным (9.2). К торцу самшитовой заготовки приклеивают десятигранный шаблон нижнего шпинделя и убирают лишний материал на фрезере.

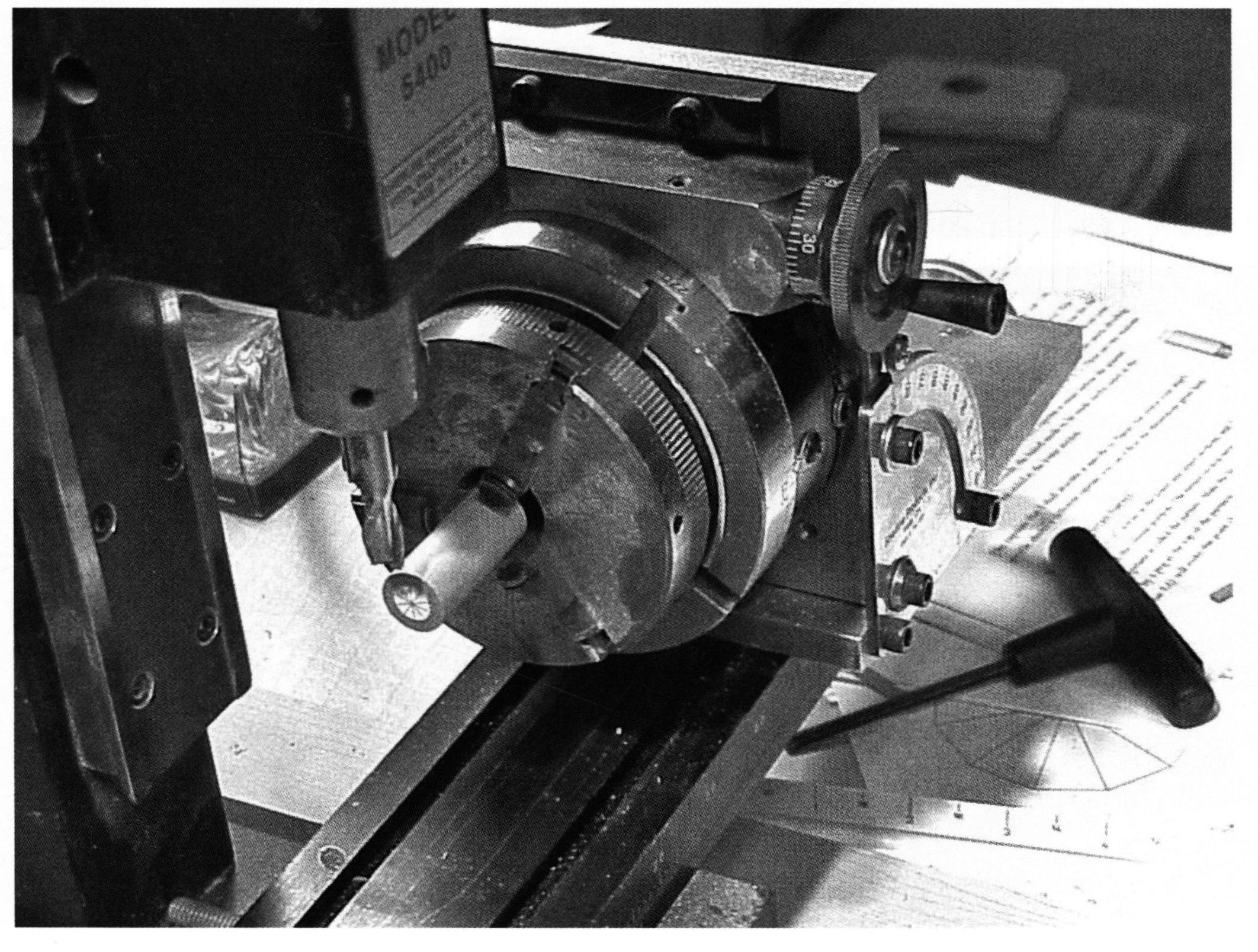

Выточенная самшитовая заготовка закреплена на фрезерном станке перпендикулярно фрезе. С помощью делительной головки деталь после фрезерования каждой грани поворачивается на 36^о, что в итоге даст идеальный десятигранный шпиндель.

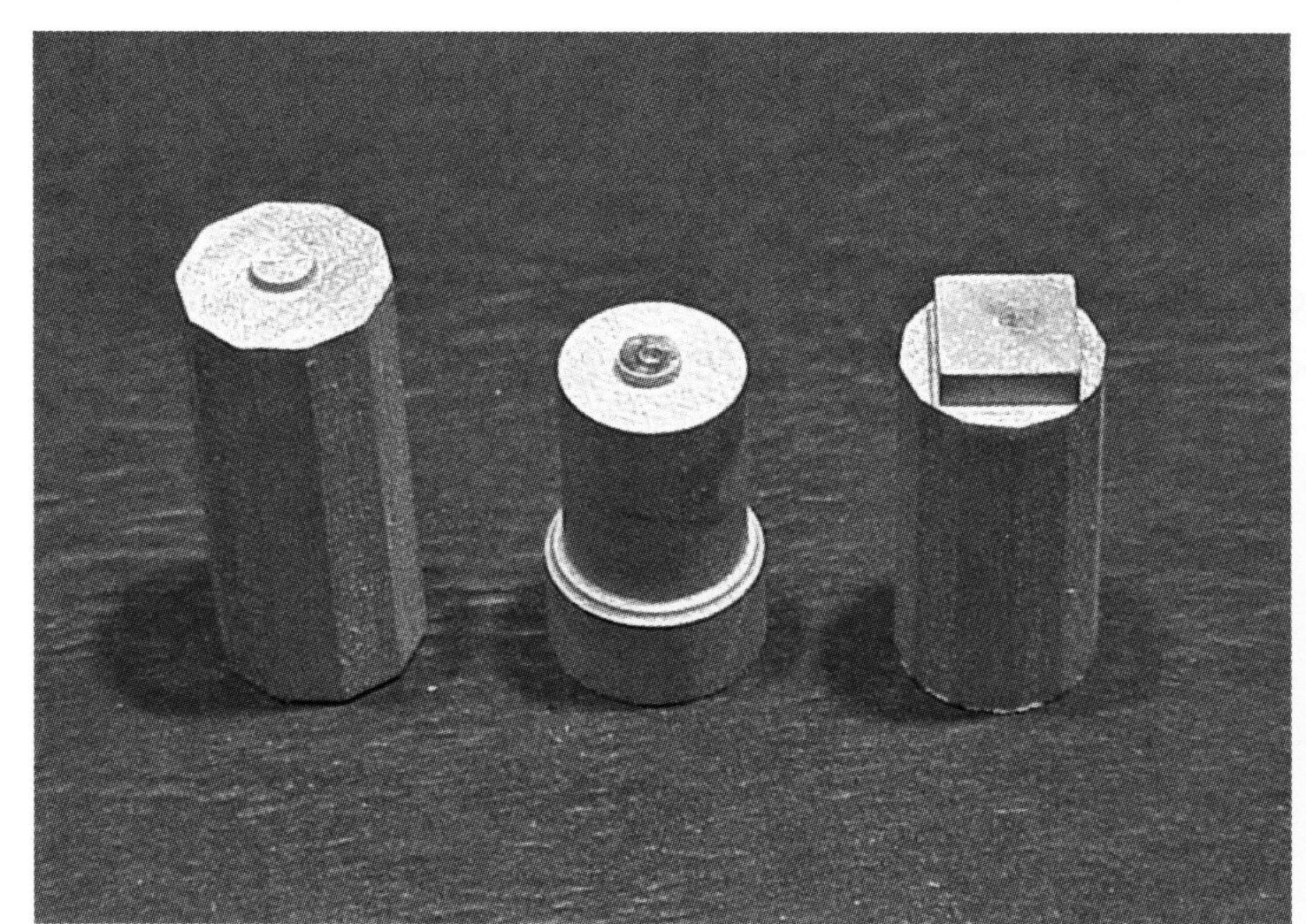

Три готовые части шпинделя шпиля. Десятигранная нижняя часть шпинделя имеет небольшой выступ для установки её в паз на нижней стороне цилиндрической части. На верхней стороне двенадцатигранной части имеется шип, на который устанавливается дромгед. Верхняя часть шпинделя фрезеруется точно так же, как и нижняя, только с поворотами на 30^о.

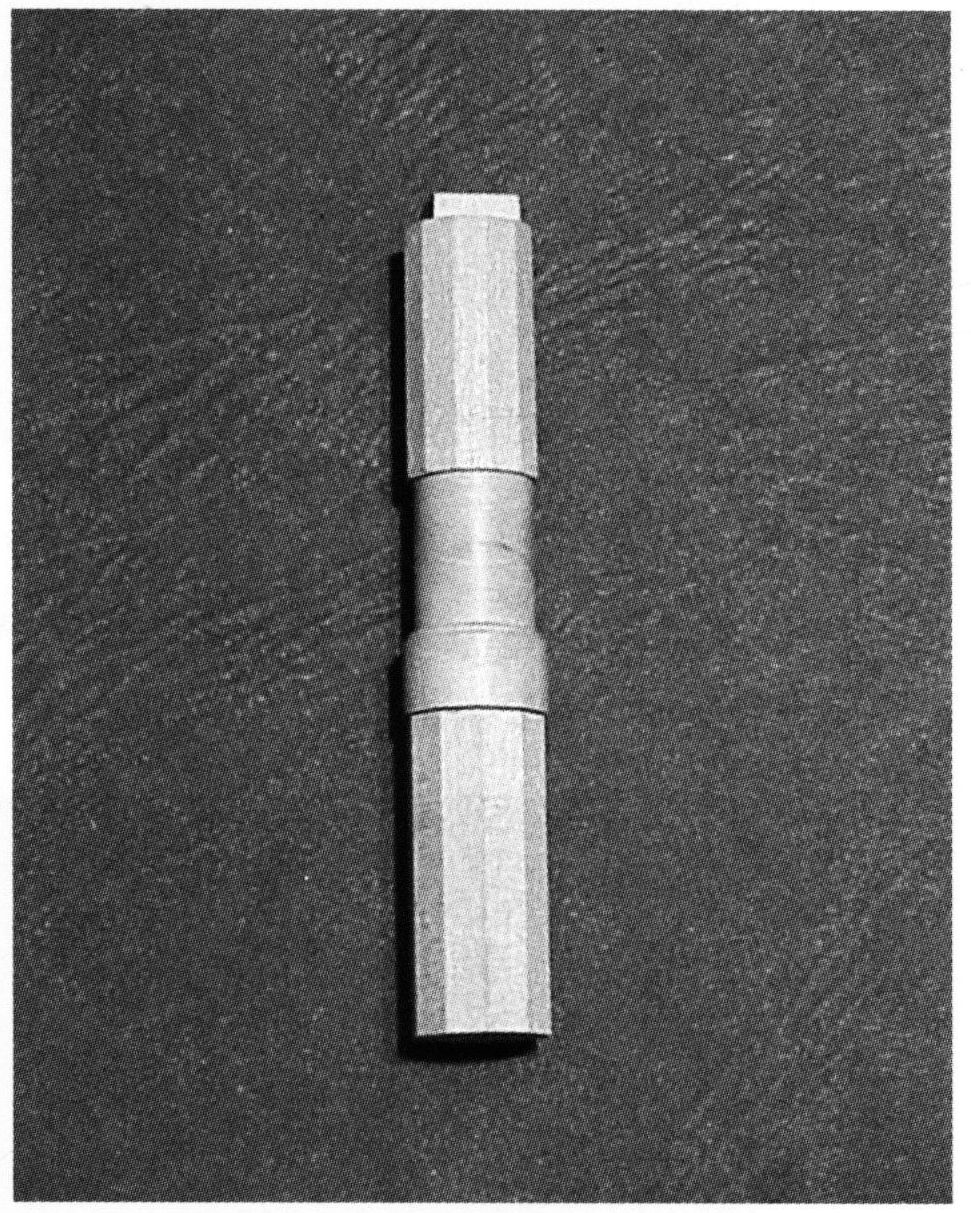

Три части шпинделя собраны вместе и готовы к установке на модель.

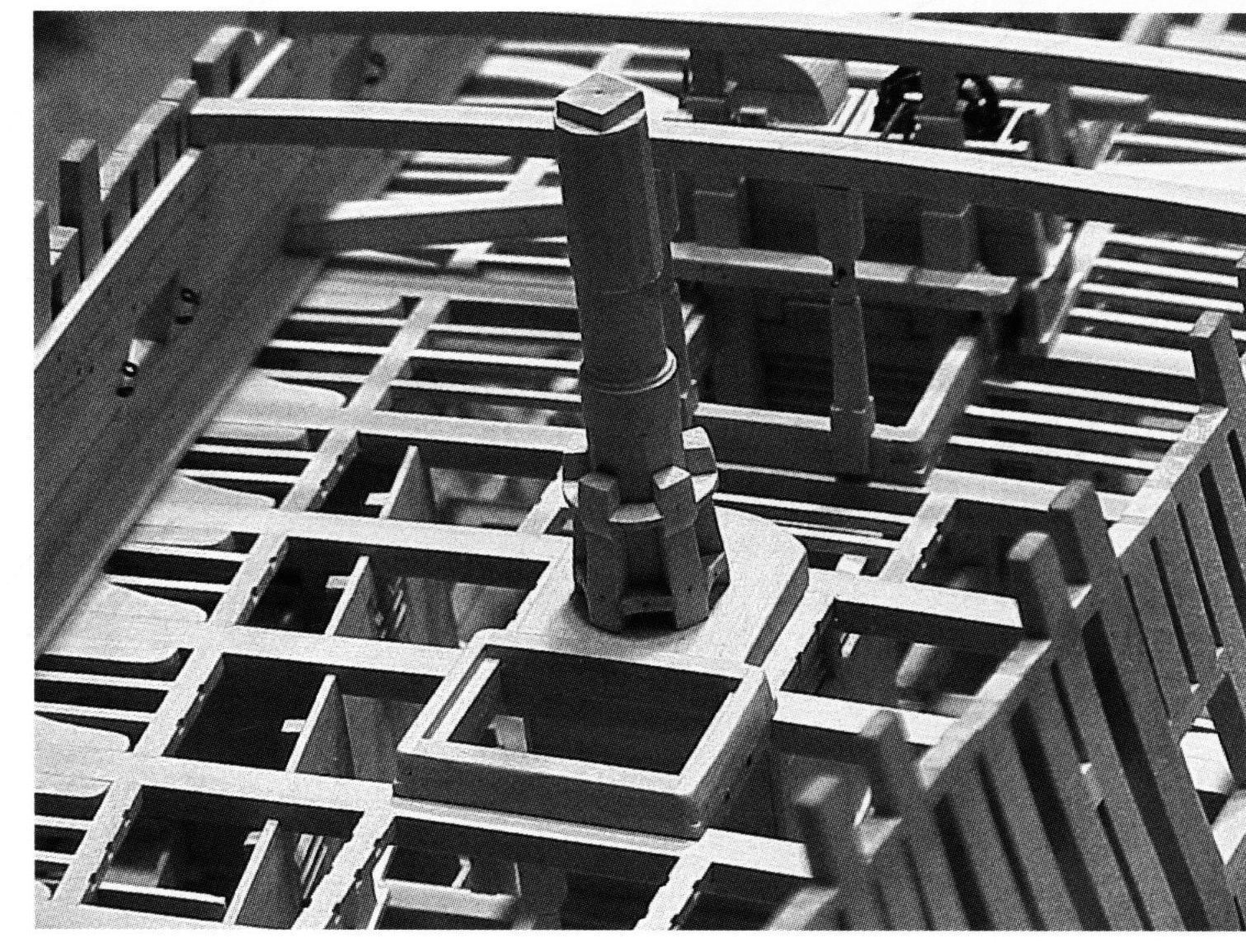

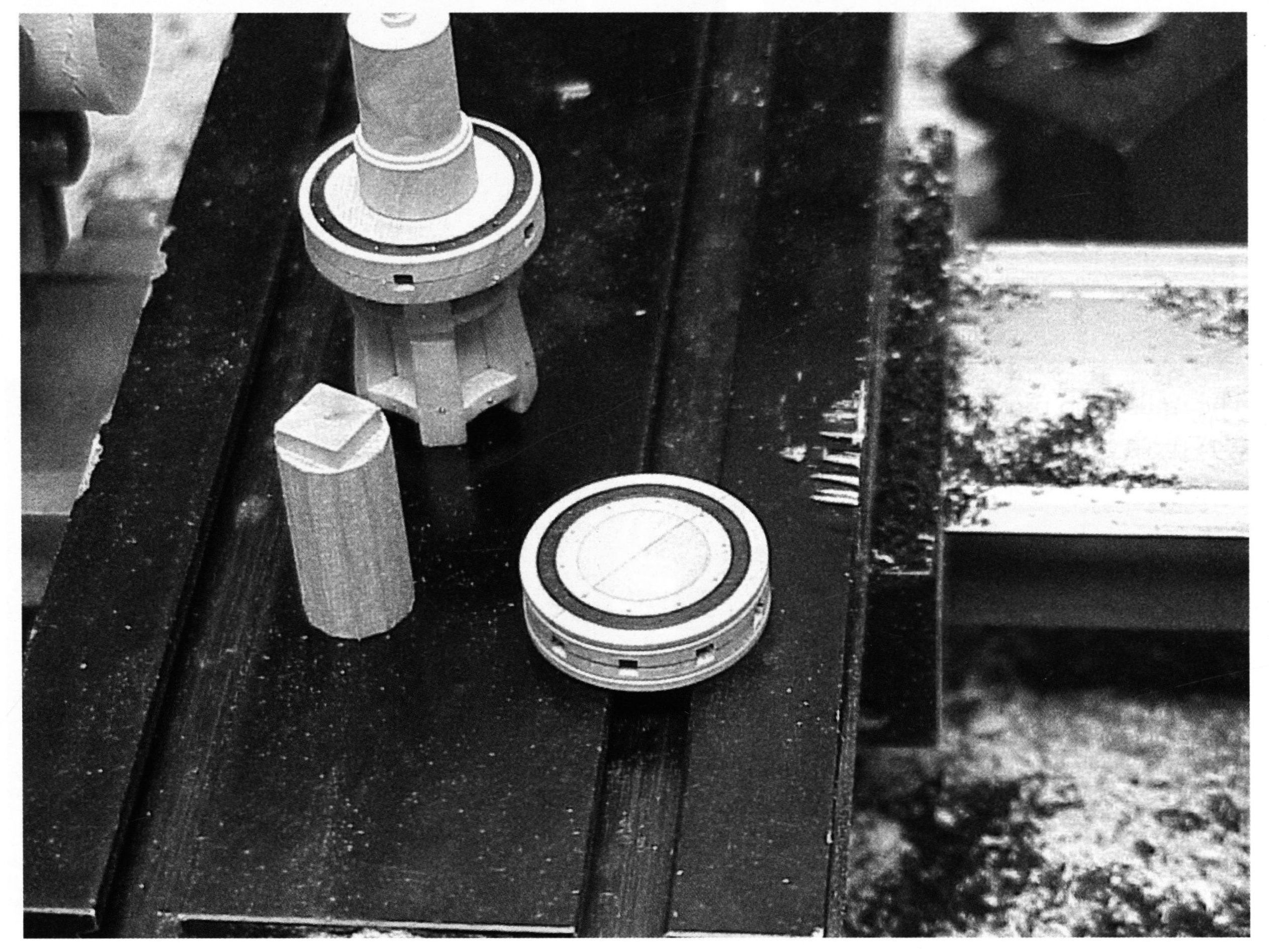

Шпиндель шпиля стоит на своём месте. Также добавлены вельпсы нижнего барабана (9.6) и верхние и нижние чаки (9.7, 9.8). Чаки врезаны в пазы, прорезанные в вельпсах. Каждый вельпс закреплён двумя ³/₄-дюймовыми болтами.

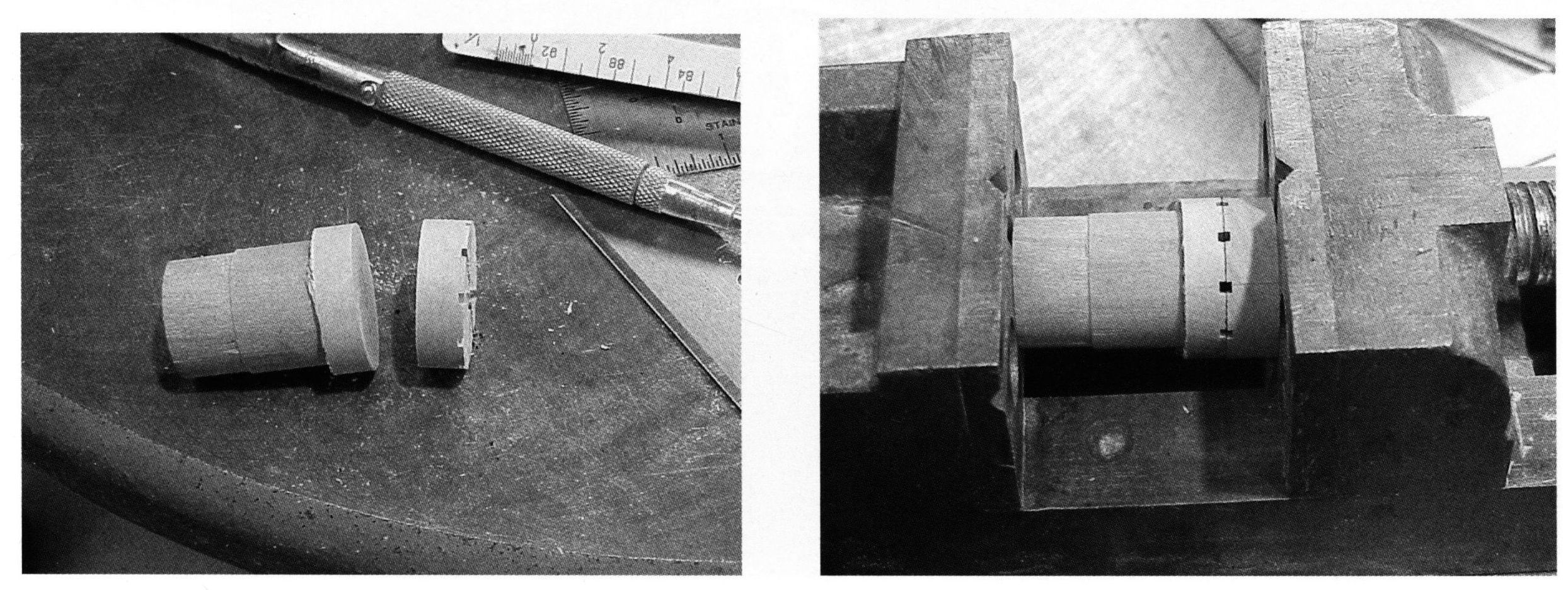

Дромгед и трандигед изготавливаются одинаково. Две самшитовые половинки, каждая из которых состоит из двух частей, временно скрепляют друг с другом несколькими капельками клея. Затем полученная деталь обтачивается до необходимого наружного диаметра дромгеда и трандигеда (9.9).

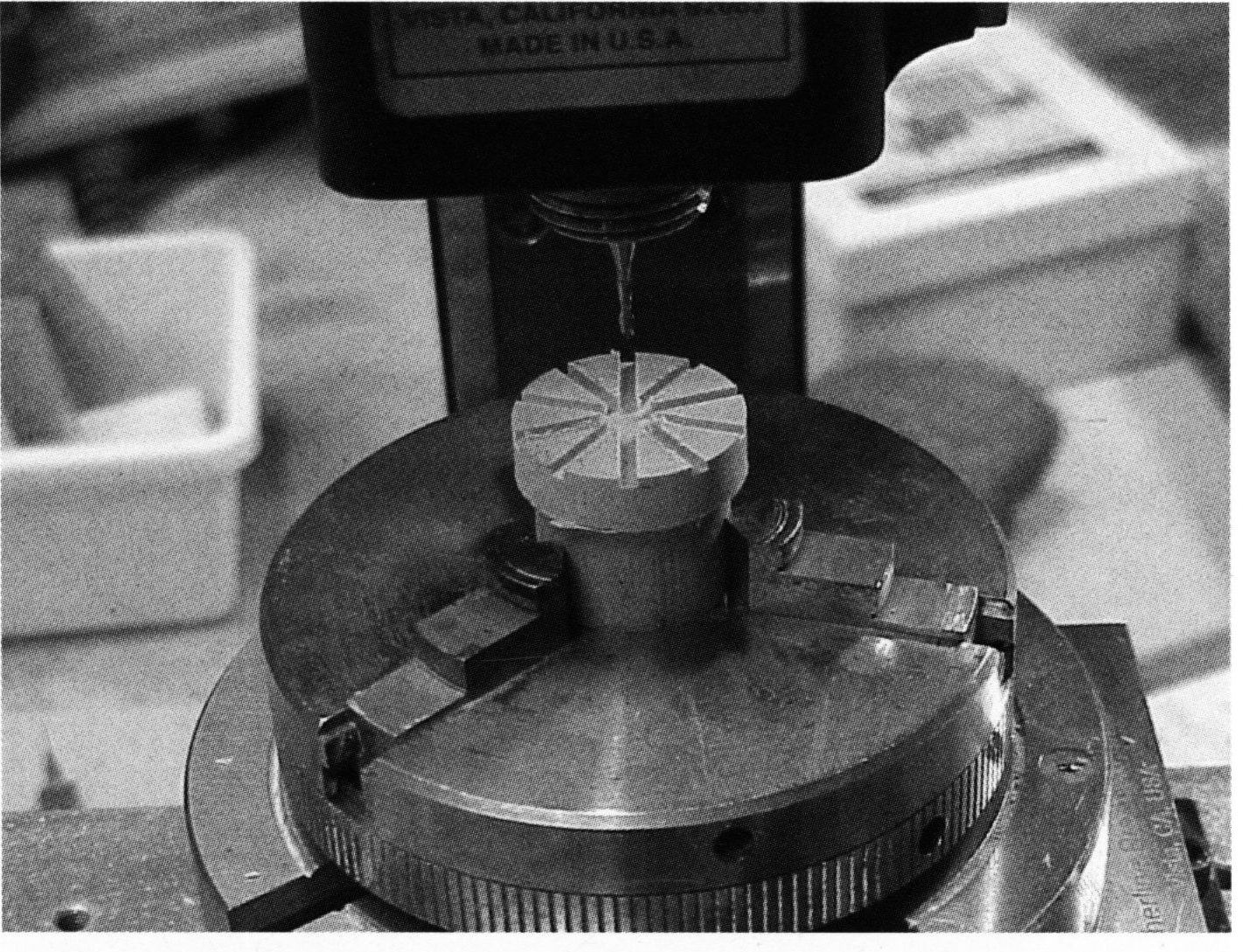

После этого деталь переносят на делительную головку, стоящую на фрезерном станке. При помощи головки фрезеруют десять пазов для вымбовок глубиной 4¹/₂’’. Диаметр фрезы должен быть таким, чтобы ширина прорезаемых пазов равнялась требуемым 3¹/₂’’.

Затем отфрезерованную верхнюю половину отделяют от склеенной заготовки и повторяют фрезерование на нижней части. Далее обе половины склеивают отфрезерованными сторонами друг к другу и доводят толщину дромгеда до требуемой величины.

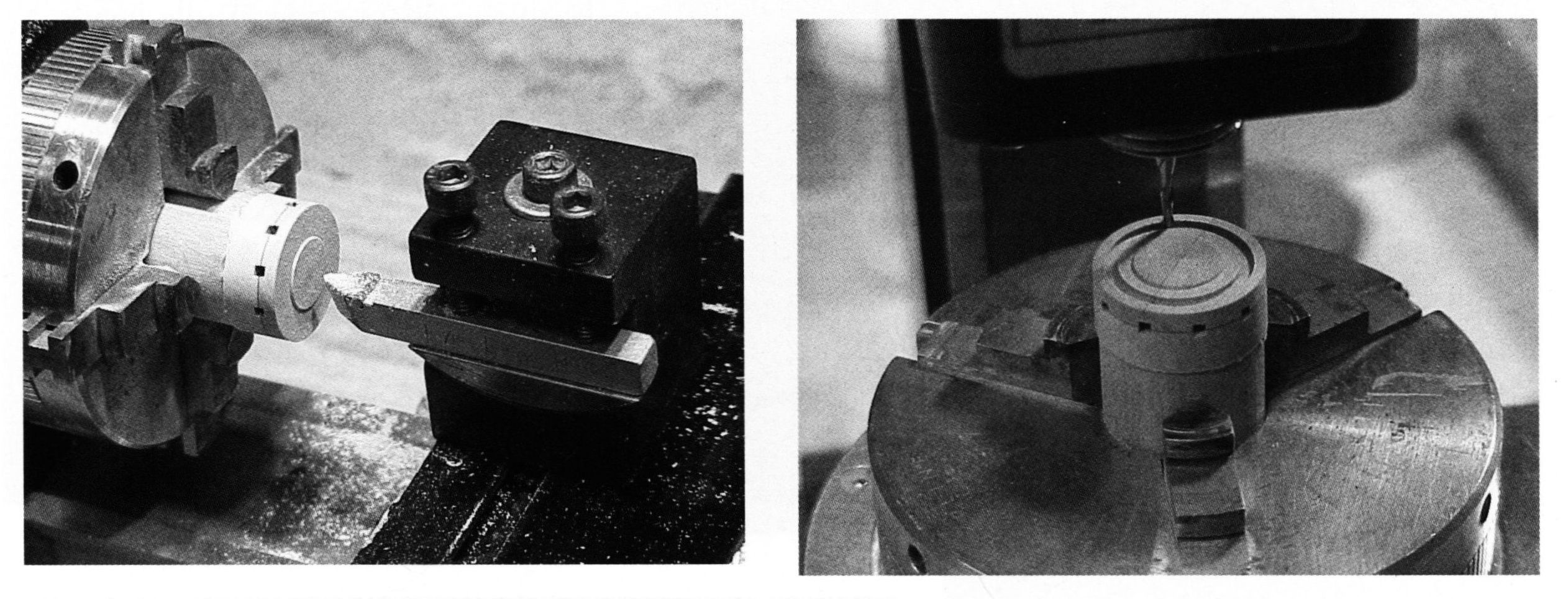

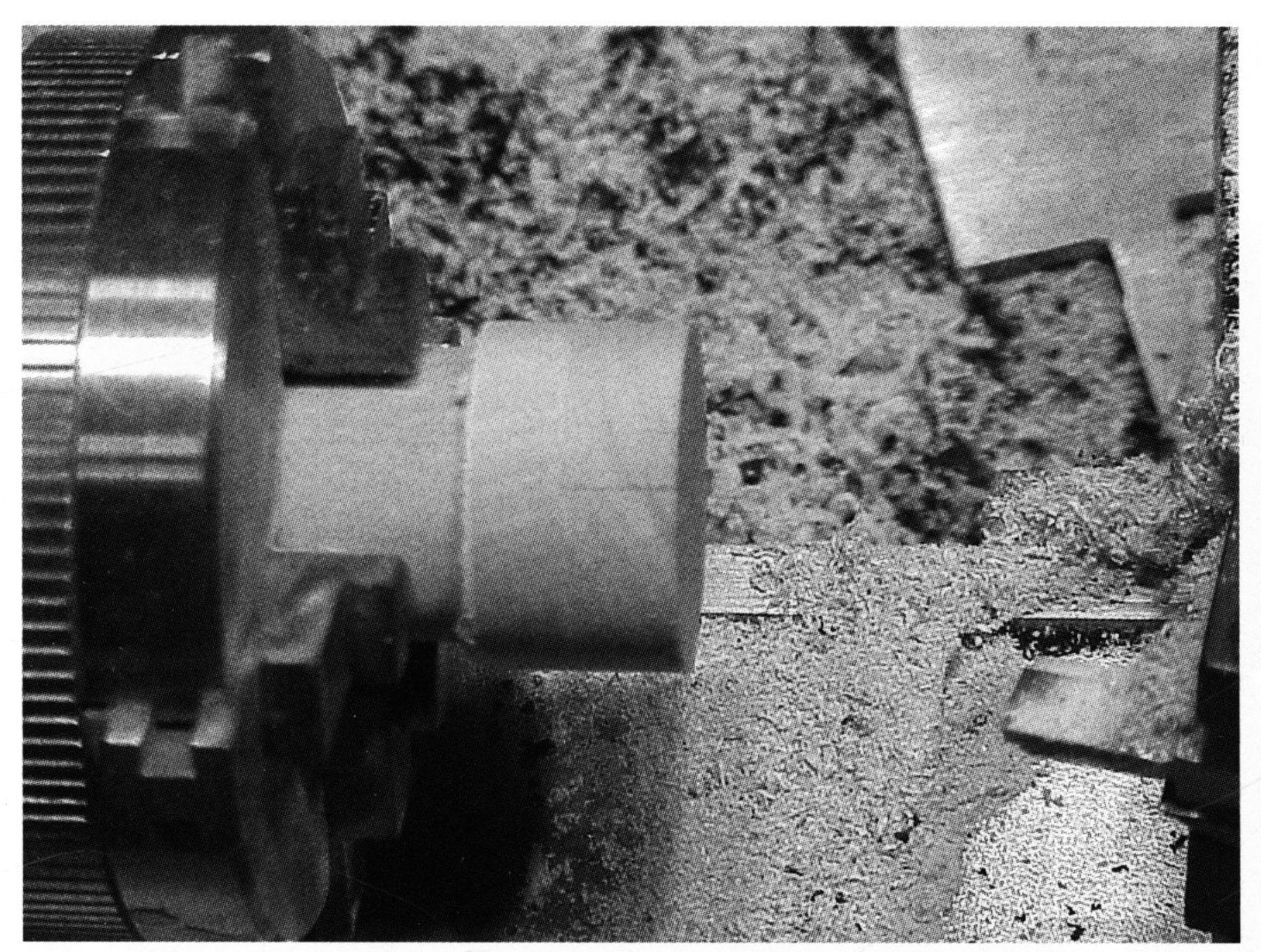

Дромгед доводят на токарном станке (внизу слева). Внизу справа показано фрезерование паза для укрепляющего железного ободка.

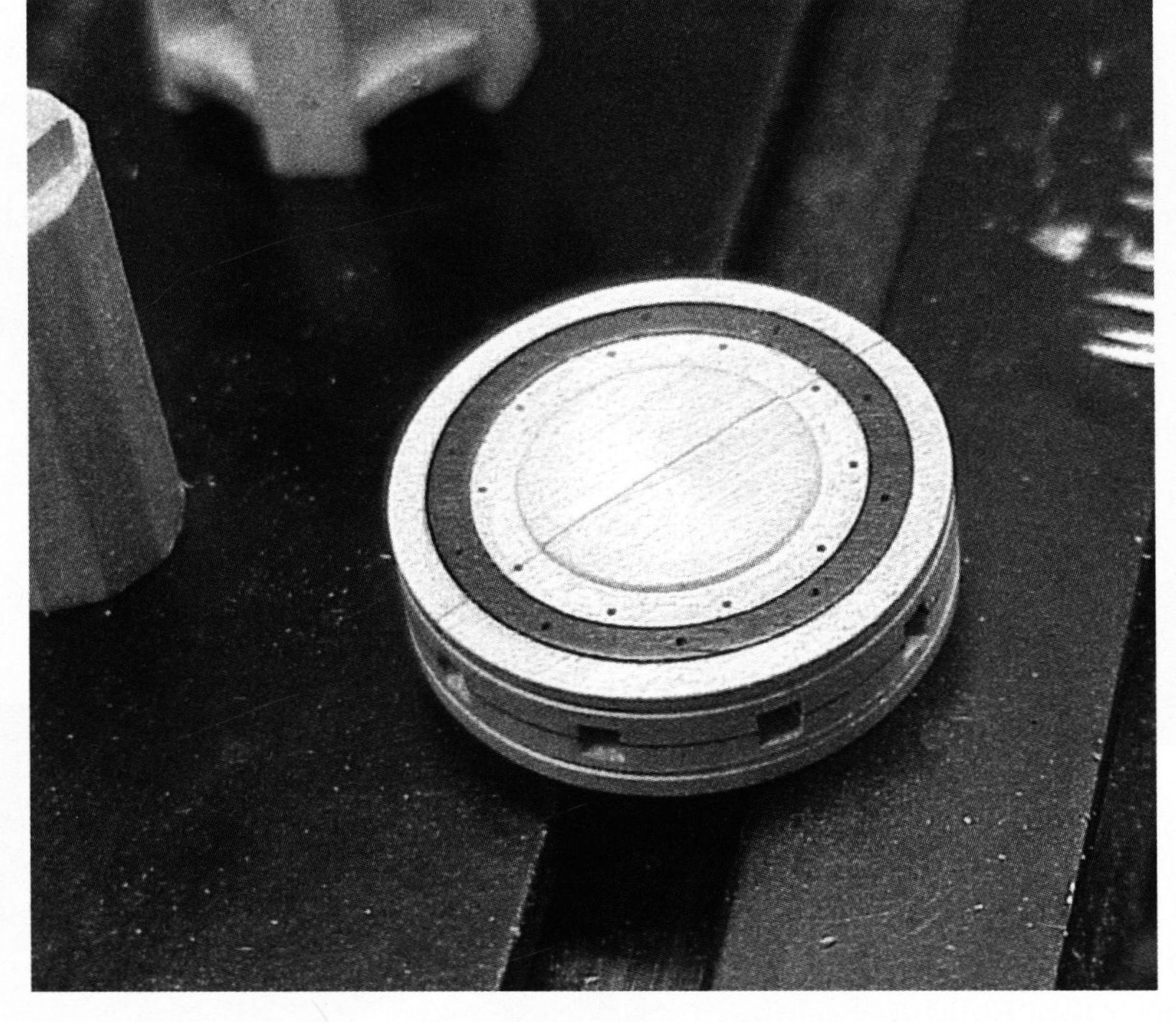

Эбонитовые вставки, имитирующие «укрепляющие железные ободки» на дромгеде и трандигеде, выточены на токарном станке. Трандигед установлен на шпиндель.

Сверлятся отверстия для штырей, фиксирующих вымбовки. Их просверливают на фрезерном станке, используя поворотные тиски. Обратите внимание на то, что отверстия сдвинуты [относительно отверстий на ободке] (9.11).

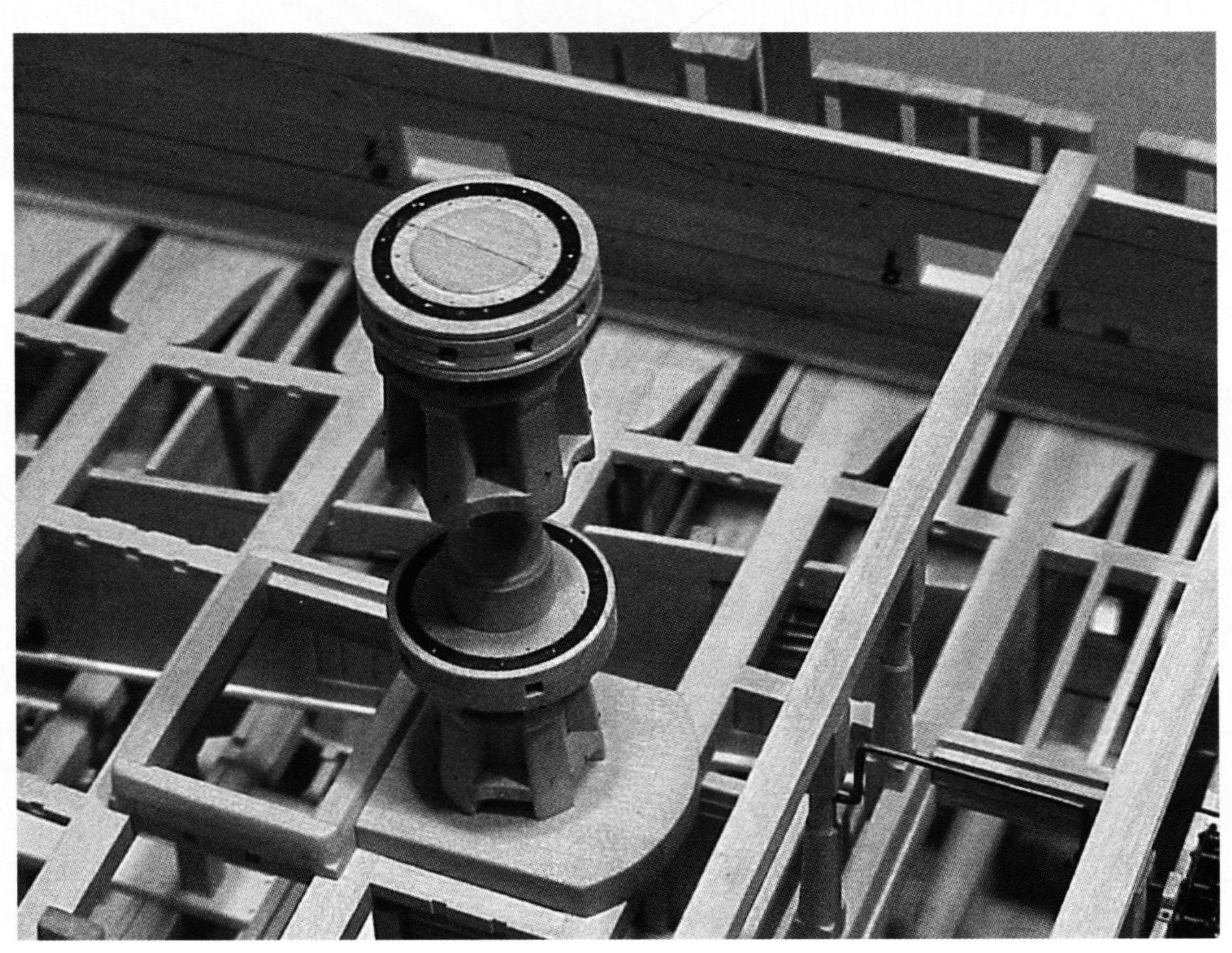

Готовый шпиль соединен с верхним и нижним барабанами и поставлен временно на свой степс. Окончательную установку верхнего барабана лучше всего осуществлять вместе с палубным набором квартердека.
